قفل حیاطی از دو بدنه و توپی ساخته می‌شود. بخش ثابت که بدنه نامیده می‌شود و بخش داخلی که به صورت استوانه‌ای یا گلابی و یا دایره ای بوده و توپی نامیده می‌شود. قسمت متحرک یا همان سیلندر دارای پین می‌باشد و کلید می‌تواند وارد آن شود و حول محور مرکزی خود در داخل بدنه بچرخد. توپی و بدنه اغلب دارای شیارهایی هستند که در امتداد یکدیگر و به موازات توپی استوانه‌ای قرار دارند به طوری که هر سوراخ روی توپی با یک سوراخ روی بدنه هم جهت است.
سوراخ‌های روی بدنه در اصطلاح ته بسته دارند و انتهای آن‌ها یک فنر و سپس بر روی آن یک پین باریک استوانه‌ای از جنس برنج که ساچمه نامیده می‌شود قرار گرفته است. در سوراخ‌های داخل سیلندر نیز ساچمه‌هایی که از طرف مرکز کله‌قندی می‌باشند قرار گرفته‌اند. طول این ساچمه‌ها یکسان نیست و دارای طول‌های متفاوتی می‌باشند یعنی در بخش‌هایی که ساچمه بلند است کلید به همان اندازه فرورفتگی دارد.
انواع قفل حیاطی

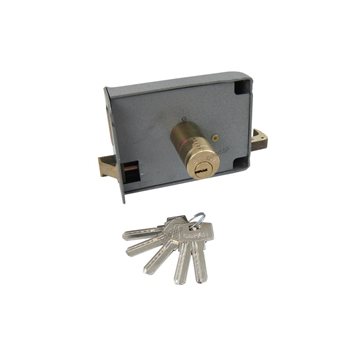

قفل حیاطی مکانیکی یا ساده
یکی از شناخته شده ترین و کهن ترین نوع از قفل حیاطی است که خود شامل چند بخش اصلی می باشد :
بدنه : بخش اصلی و تشکیل دهنده ی همه ی قفل های مکانیکی می باشد.
سیلندر یا توپی : به شکل دایره ای است و داخل بدنه ی قفل قرار دارد.
شیارهای روی توپی : با چرخاندن کلید دور محور مرکزی خود حرکت می کند و درب باز می شود.
قفل حیاطی برقی
قفل های حیاطی برقی از امنیت بالاتری نسبت به قفل های حیاطی مکانیکی برخوردارند و ظاهر آن به روز تر و نصب آن آسان تر از قفل های حیاطی مکانیکی است ، بر روی قفل حیاطی برقی دکمه قرمز رنگی وجود دارد که وظیفه ی باز کردن درب را دارد . البته قفل های حیاطی برقی قابلیت باز شدن به صورت ریموتی ، کارتی و با کلید را نیز دارد.
برای باز کردن درب به صورت کنترلی باید به صورت جداگانه مقابلی قفل برقی تهیه شود.
قفل های حیاطی برقی انواع مدل های کله گاوی ، کلنگی ، ریلی و ساده را دارا می باشند
نحوه عملکرد قفل حیاطی
در حالت عادی که کلید وارد قفل نشده است نیروی ارتجاعی فنرها در قسمت بدنه، ساچمه‌ها را وارد سوراخ‌های روی قسمت متحرک کرده‌اند که مانع چرخش سیلندر در بدنه می‌شود و ساچمه‌های قسمت متحرک مجرای کلید، ورود کلید را مسدود کرده‌اند. هنگامی که کلید آن وارد توپی می‌شود ساچمه‌های کله‌قندی را طوری به بالا حرکت می‌دهد که ساچمه‌های بدنه از سوراخ‌های توپی بیرون رفته و توپی می‌تواند حول محور خود بچرخد. چرخش توپی منجر به حرکت خاری می‌شود که زبانه قفل را به عقب و جلو حرکت می‌دهد. البته برای بالا بردن امنیت گردش مغزی به تنهایی خار را حرکت نمی‌دهد بلکه نوک کلید باید خار دومی را به سمت عقب فشار دهد که با خار اول درگیر شود.
به طور خلاصه کلید سه عملکرد دارد:
.آزاد کردن مغزی از بدنه
درگیر کردن خار اول با دوم
حرکت خار اول که منجر به حرکت زبانه می‌شود.
نکات ایمنی هنگام استفاده از قفل
قفل‌های حیاتی از بدنه نباید بیرون بیایند در صورت بیرون ماندن آن یک لوله با قطر مناسب و کوتاه برای محافظت از قفل به دور آن جوش کنید. هنگام شب و یا استراحت برداشتن کلید از روی قفل اشتباه است حتی قرار دادن کلید روی قفل بدون تغییر وضعیت آن صحیح نمی‌باشد ، بهترین عمل وارد کردن کلید به قفل و چرخاندن آن می‌باشد.
